物探中心

山西地宝能源有限公司物探中心成立于2005年，拥有地球物理勘探甲级资质，是山西省内较早拥有甲级资质的单位。经过十五年的建设和发展，物探公司拥有了一支敢于创新、勇于拼搏的物探队伍。

物探中心拥有目前最先进的法国sercel公司的428XL高分辨数字地震仪，美国ZONGE公司的GDP-32II多功能电法工作站和随机配套的解释工作站。在井下物探方面，由于国外仪器均不具备防爆证，根据实际情况，配备了具有国家安标的产品，集接收、发射于一体的智能、便携式的TEMHZ75矿用本安型瞬变电磁仪。在软件方面配有2套目前煤矿广泛使用的美国斯伦贝谢公司GeoFrame4.5地震解释组合体软件（IESX）、可视化软件（GeoViz）以及地质绘图软件（CPS3），并配有CGG处理系统，jason反演系统。其他物探小型仪器若干。

物探中心现有在职员工27人，技术人员均拥有本科及以上学历。根据业务发展的需要不断引进吸纳专业技术人才 ，全力打造煤矿物探技术创新的高素质人才队伍。主要分为地质组及物探组，其中物探组又分为地震组、地面电法组、井下电法组。

业务服务对象主要为各煤矿企业，提供地震勘探、地面电法勘探、井下勘探等传统服务，探测煤矿采区断层、陷落柱、老窑采空区、积水区等，研究煤层赋存形态，预测煤层厚度变化、解决矿井地质问题等。目前我物探队伍的足迹遍布山西省，完成三维地震及电法数百平方公里，并很好的完成了页岩气勘查等非常规能源勘查项目。十五年来完成的物探项目质量可靠，验证率高，部分项目由于较高的验证率，矿方将后续所有物探工作均交由我单位施工，后期对整个井田物探资料进行连片精细处理解释，为矿方工作面布设及采掘提供了可靠依据。在煤矿传统服务项目外，针对煤矿企业新需求，结合新的已知资料，我部门新开展了资料重新处理解释工作。具体工作中，鉴于物探方法多样性，根据矿方的具体要求，从实际情况出发采用多种物探手段相结合的方法为矿方提供服务。

在工程物探、城市物探等方面我公司运用高密度电法、大地电磁、地震映像等多种物探手段相结合，也取得较好的成果。工程物探方面主要是开展隧道检测、道路检查、桥梁检测、建筑质量检查、地基基础检查等工作。城市物探方面为建筑地基的调查与选定、地下设施布局等提供依据。

地震勘探：

我公司拥有最先进的地震勘探仪器：法国sercel公司的428XL高分辨数字地震仪。解释工作在SUN Blade 2000图型工作站，利用美国斯伦贝谢公司GeoFrame4.5地震解释组合体软件（IESX）、可视化软件（GeoViz）以及地质绘图软件（CPS3），以人机联作的解释方式进行，解释精度较高。利用Jason软件，采用波阻抗反演，进行煤层厚度预测工作。

地震仪器车及其内部操作台

地震解释工作站

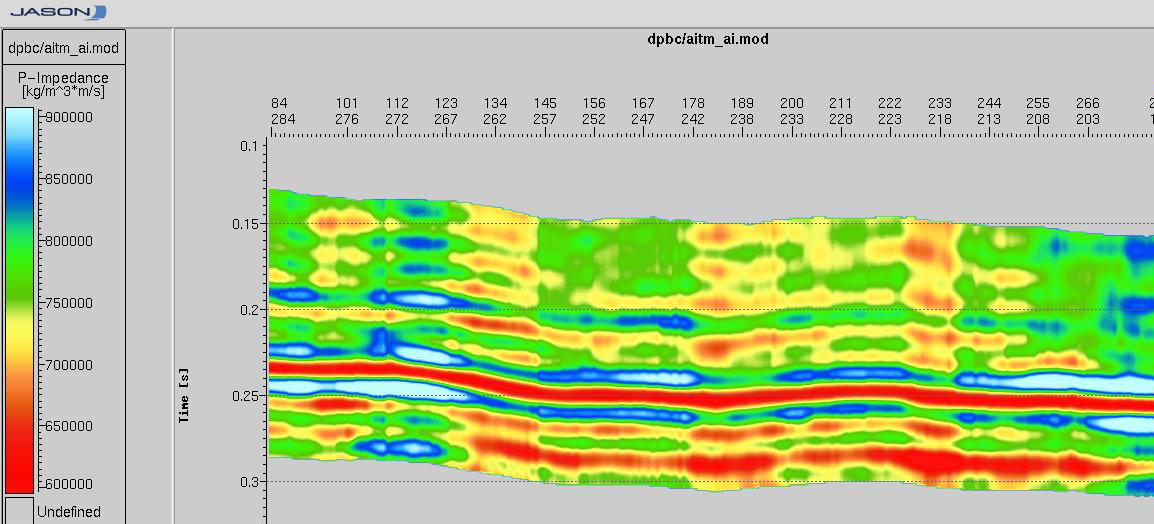

煤厚预测剖面反演成果（红色为主要煤层的波组抗反映）

水平切片及巷道图（吻合较好，精度高）

采空区在水平切片上反应

地面电法勘探：

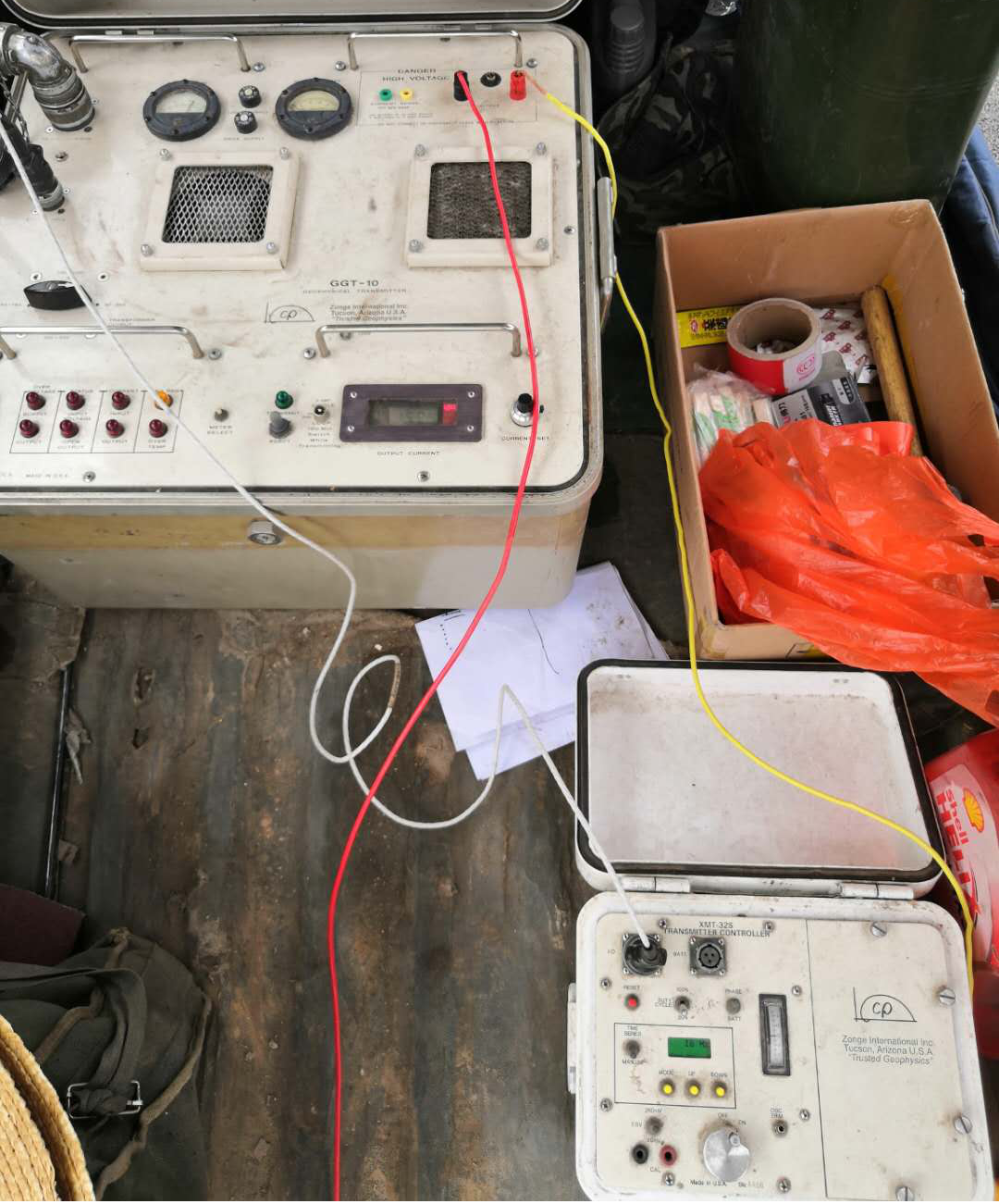

我公司拥有先进的电法勘探仪器：数据采集使用美国ZONGE公司的GDP-32II多功能电法工作站3台套，信号发射系统配备有美国ZONGE公司的大功率发射机GGT-30、中功率发射机GGT-10、便携式发射机ZT-30及NANOTEM发射机NT-20。

GDP-32^II多功能电法工作站

电法勘探解释采空区及采空积水区

井下物探：

   YCS512矿用本安型探水仪，是集接收、发射于一体的智能、便携式的国家安标产品，是利用瞬变电磁（TEM）探测原理，针对煤矿采空区、断层、破碎带、陷落柱、溶洞充水、岩溶发育区、围岩等地质异常体的不同电性特征，实现对掌子面前方以及巷道侧帮、煤层顶底板等方向富水区域的探测。

YCS512矿用本安型瞬变电磁仪

CUGTEM 矿用瞬变电磁仪施工演示

实际成果展示：

下图为沿顶板方向探测得到的瞬变电磁法视电阻率等值线图。从图中可知，巷道迎头左侧前上方（沿探测方向）约40-80米范围视电阻率相对较低，可解释为该地段内顶板砂岩裂隙发育具含水性。

顶板方向视电阻率等值线图

下图为为沿顺层方向探测得到的瞬变电磁法视电阻率等值线图。从图中可知，总体视电阻率值相对较高，巷道迎头前方40-90米左侧帮地段视电阻率等值线发生变化，存在一个相对低阻封闭的区域，该地段可能发育小构造，因为其对应的视电阻率最小值大于25 ，岩性以细砂岩为主具具含水性。

顺层方向视电阻率等值线图

   下图为沿底板方向探测得到的瞬变电磁法视电阻率等值线图。从图上可知，巷道底板沿探测方向0-60米深度范围总体视电阻率横向近均匀变化，说明该地段底板地层相对稳定，裂隙欠发育，无明显导水通道，总体视电阻率值较大。

底板方向视电阻率等值线图

YDT88 型无线电波坑道透视仪 ，简称坑透仪。其功能是利用电磁波在介质中的传播特性来探测矿井回采工作面内的地质构造，如陷落住、断层、火成岩、煤层厚度变化、瓦斯富集区及突水构造等。可减少大量钻探工程量，节省费用，提高采煤时对事故隐患的预知性，有效避免事故发生，减少损失，增加安全系数，提高产量和效益。

YDT88 型无线电波坑道透视仪

处理后的CT成像图

工程物探、城市物探：

运用高密度电法和大地电磁法开展隧道地球物理勘探工作，推测隧道经过区域的断层与岩溶发育情况。

高密度电法视电阻率电阻率断面图

大地电磁法视电阻率电阻率断面图

    运用高密度电法和地震映像相结合的方法开展城市地下空洞探测工作，推测地下空洞展布情况。

高密度电法视电阻率断面图

地震映像施工现场

地震映剖面像图
